Guide d'installation : CHARP Maxi (Watteco)

Avant de commencer​

Veuillez vérifier que vous avez bien reçu les appareils suivants :

  • Passerelle LoRaWAN -- relaie les données de vos appareils CHARP vers le cloud
  • Enregistreur(s) CHARP Maxi (Watteco) -- capteurs environnementaux haute précision

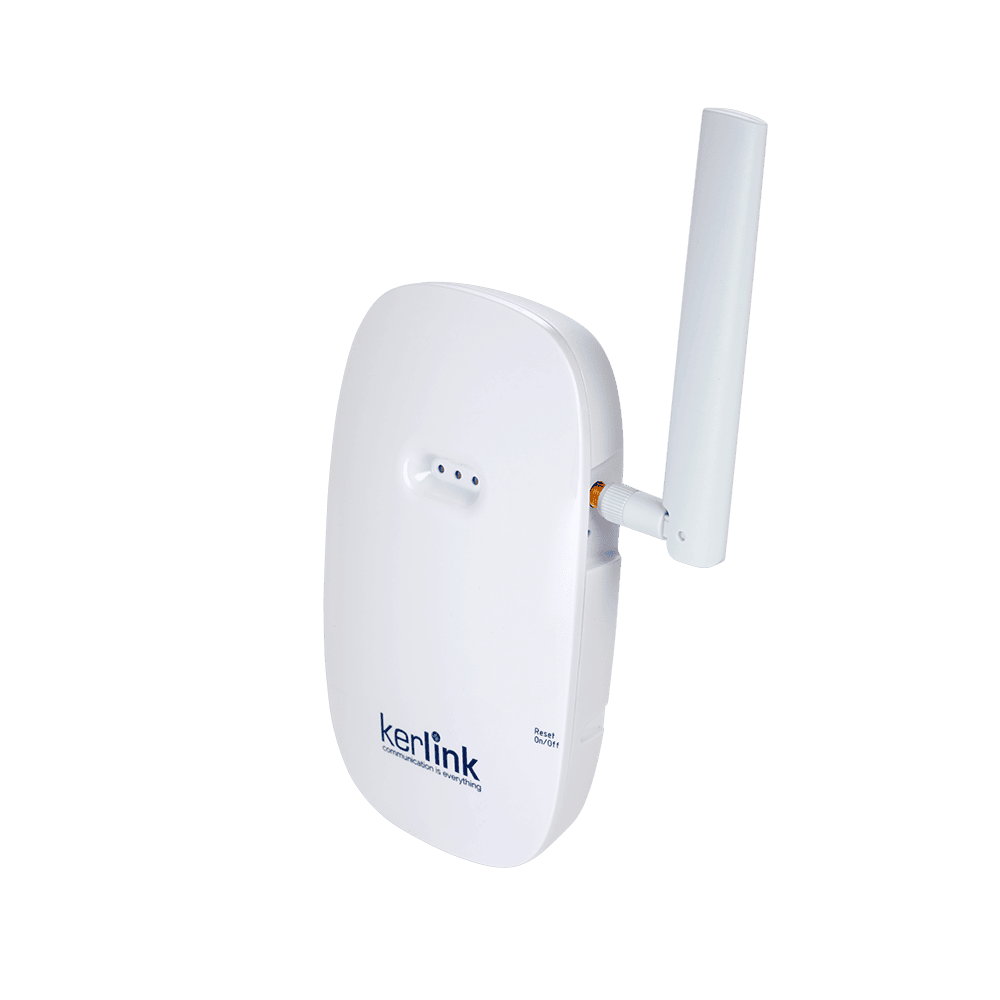

Appareil passerelle

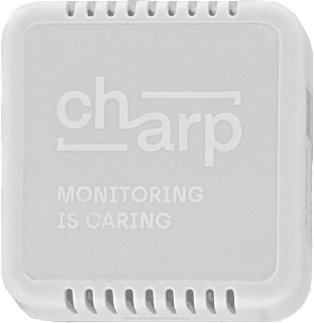

Produit CHARP Maxi Watteco

Vue d'ensemble​

Le processus d'installation se compose de trois étapes simples :

  1. Installer la passerelle LoRaWAN à un emplacement central
  2. Installer physiquement les enregistreurs CHARP Maxi (Watteco) à proximité des objets à surveiller
  3. Patienter -- les appareils communiquent automatiquement et commencent à transmettre des données en quelques heures

Présentation du matériel​

Passerelle LoRaWAN​

La passerelle relaie les données de mesure de vos appareils CHARP vers le cloud via le protocole sans fil LoRaWAN. Elle nécessite :

  • Une connexion électrique (adaptateur fourni)
  • Un accès réseau : Ethernet (principal) ou 4G (secondaire)
info

Par défaut, les passerelles sont configurées pour utiliser la 4G et sont entièrement autonomes -- aucune configuration réseau n'est requise.

CHARP Maxi (Watteco)​

Le CHARP Maxi (Watteco) est un enregistreur environnemental haute précision qui mesure :

  • La température
  • L'humidité relative (HR)

Placement des appareils​

Placement de la passerelle​

  • Choisissez un emplacement central dans le bâtiment
  • Placez-la près d'une prise électrique
  • Idéalement dans une zone avec une bonne réception 4G et un accès à un port Ethernet
  • La portée intérieure est typiquement de plusieurs centaines de mètres

Placement du Maxi​

  • Positionnez le Maxi à proximité des objets à surveiller
  • Montez-le sur un mur intérieur
  • Placez-le à au moins 1,5 mètre au-dessus du sol
  • Tenez-le éloigné des fenêtres et des sources de chaleur (radiateurs, lumière directe du soleil, bouches de climatisation)

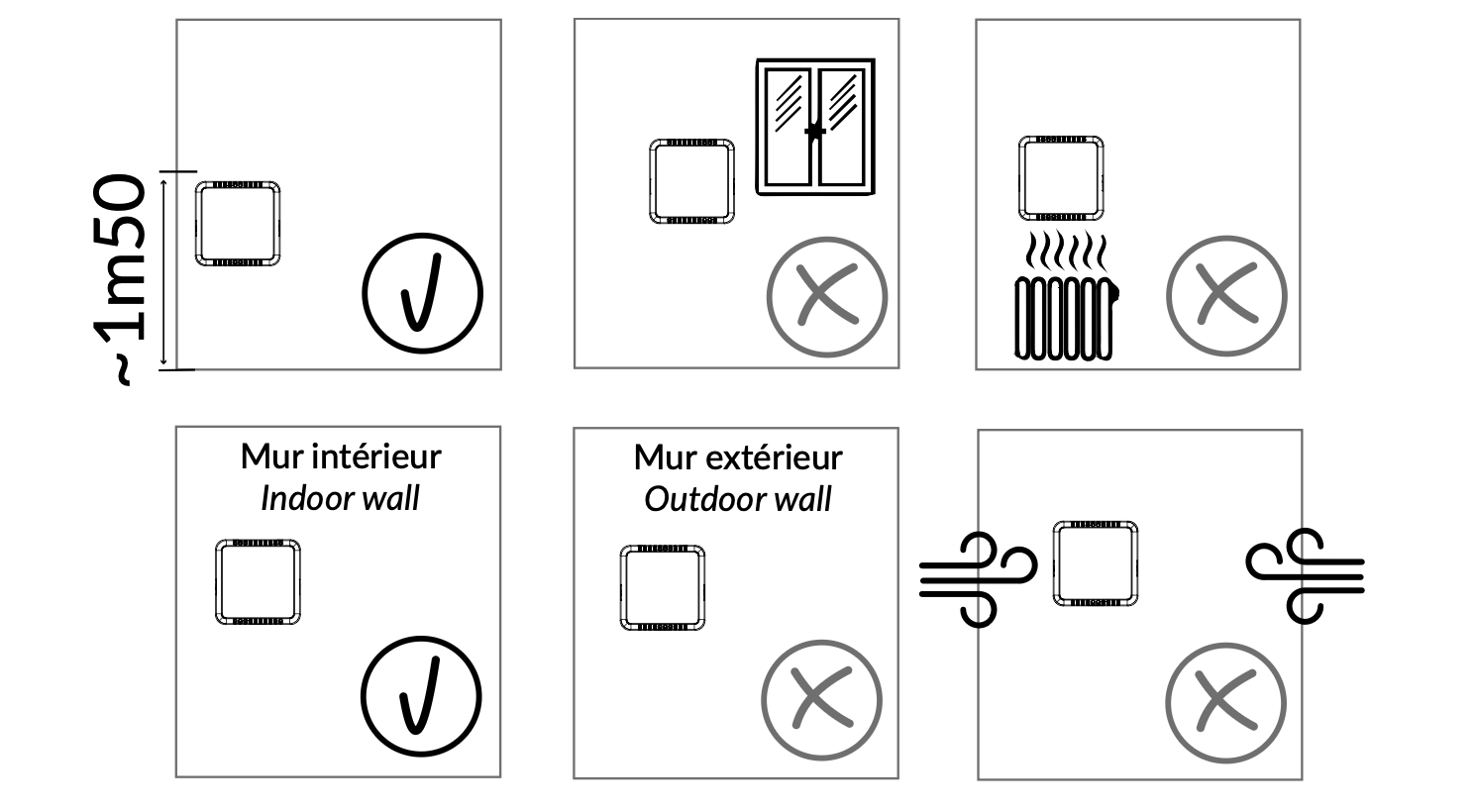

Recommandations de placement

Installation de la passerelle​

Étape 1 : Fixer l'antenne​

attention

Vissez toujours l'antenne avant de mettre la passerelle sous tension. Fonctionner sans antenne peut endommager l'appareil.

Vissez l'antenne fournie sur le connecteur d'antenne de la passerelle.

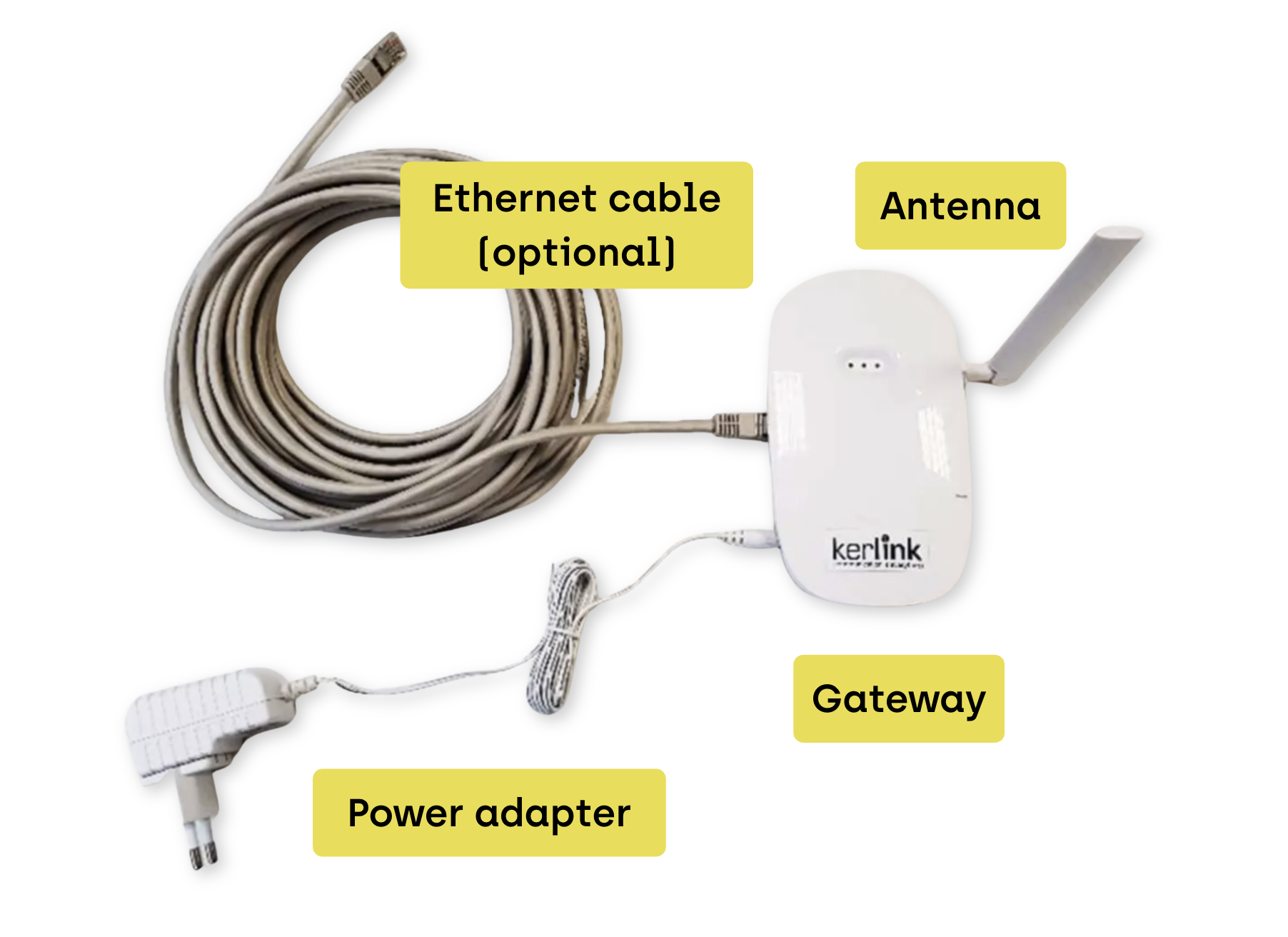

Installation de l'antenne

Étape 2 : Positionner la passerelle​

La passerelle peut être installée de deux façons :

  • Placement horizontal -- posez-la simplement sur un bureau ou une étagère
  • Fixation murale -- utilisez les encoches en queue d'aronde à l'arrière de l'appareil

Étape 3 : Connexion au réseau​

OptionDescription
4G (par défaut)Aucune configuration requise. La passerelle se connecte automatiquement via 4G.
EthernetConnectez un câble Ethernet de la passerelle à votre port réseau pour une connexion filaire.
astuce

Lorsque la connexion est établie, la passerelle affiche deux DEL vertes.

attention

Certains réseaux Ethernet d'entreprise ont des ports verrouillés nécessitant une mise en liste blanche par l'équipe informatique. Si la passerelle n'affiche pas deux DEL vertes après connexion via Ethernet, consultez votre service informatique. L'adresse MAC se trouve sur l'étiquette sous la passerelle.

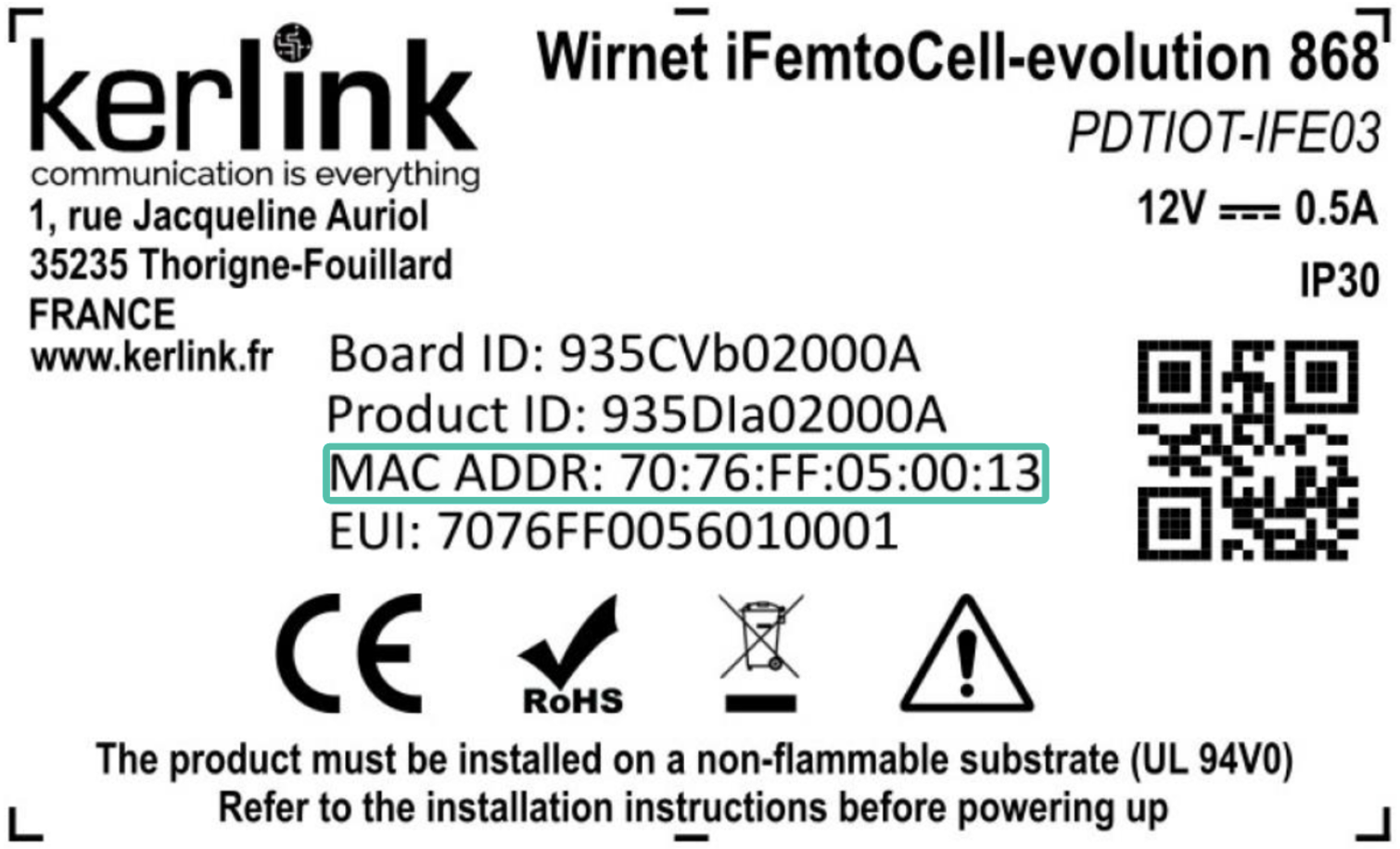

Emplacement de l'adresse MAC

Installation du CHARP Maxi (Watteco)​

Vos appareils CHARP Maxi (Watteco) sont déjà activés et configurés -- aucune configuration logicielle n'est requise.

Fixation par vis​

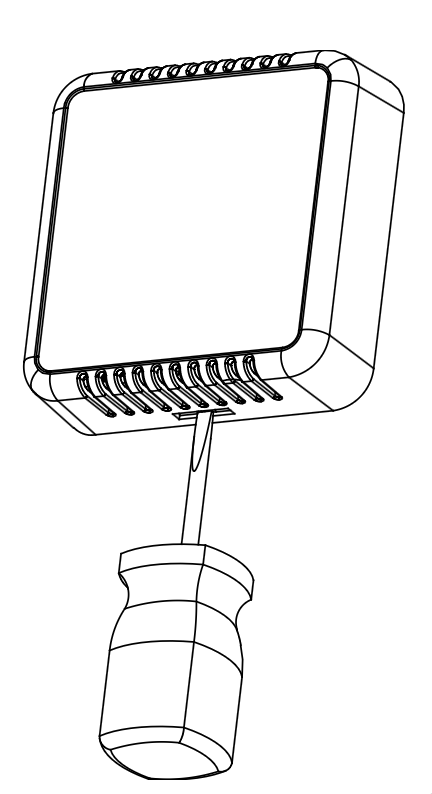

  1. Retirez le couvercle avant en insérant un tournevis plat dans le joint et en le soulevant délicatement

    Retrait du couvercle

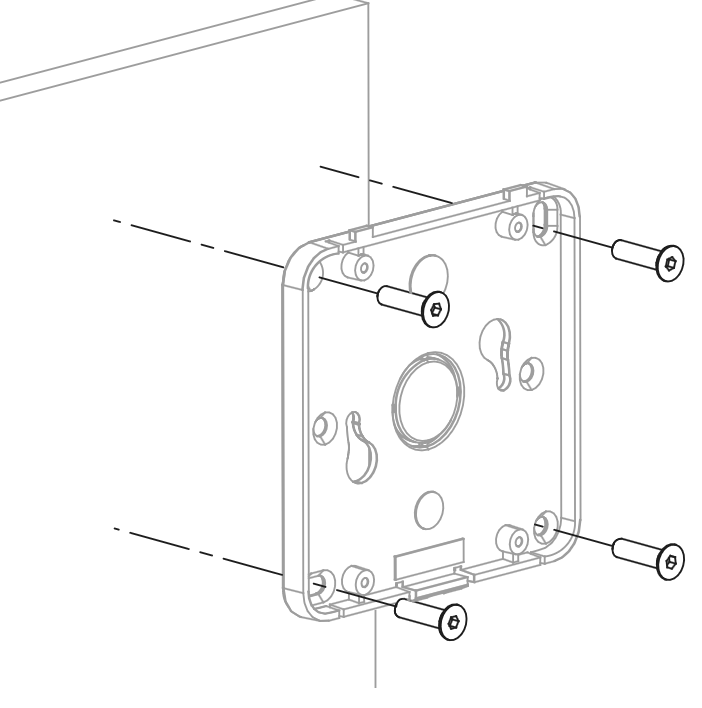

  2. Fixez la plaque arrière au mur avec des vis

    Vis de fixation murale

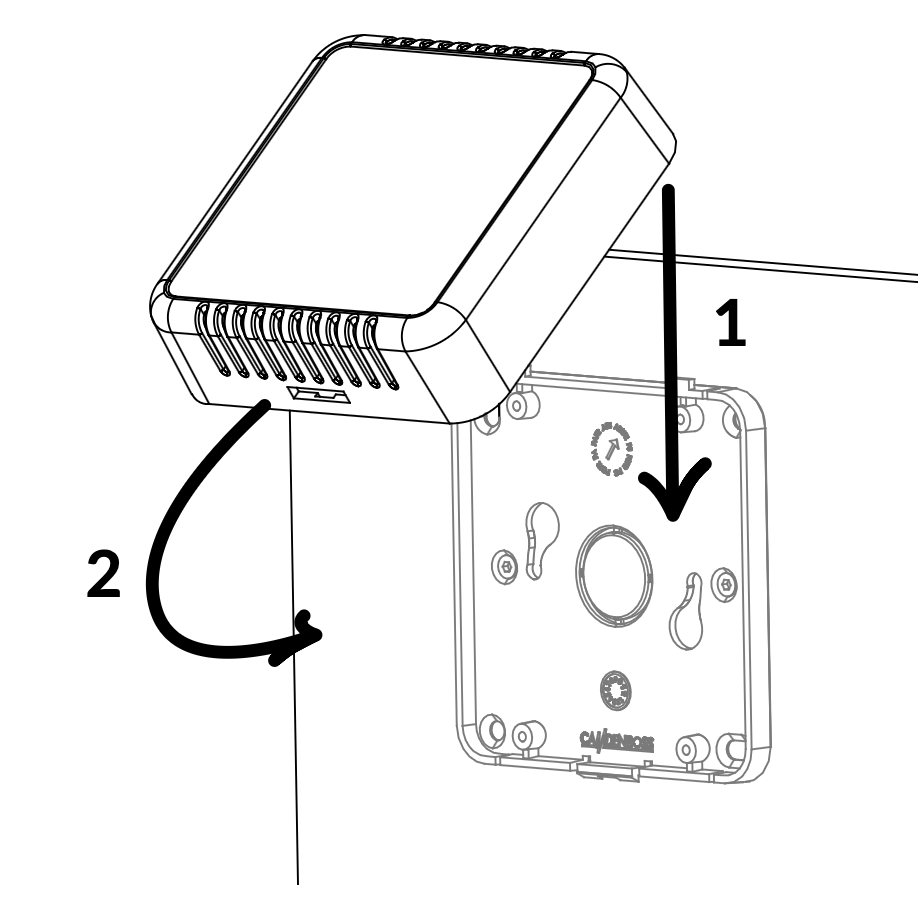

  3. Clipser le couvercle avant sur la plaque arrière jusqu'au clic

    Clip de fixation murale

info

Contrairement au CHARP Maxi standard (qui utilise un outil plastique), la variante Watteco nécessite un tournevis plat pour ouvrir le boîtier.

Rétablir la connexion​

Si votre CHARP Maxi (Watteco) ne communique pas, vous pouvez rétablir la connexion à l'aide d'un aimant. Tenez l'aimant près du côté de l'appareil portant les autocollants engrenage.

astuce

Vous pouvez utiliser un autre CHARP Maxi comme source d'aimant, car le Maxi standard contient des aimants internes.

Allumer​

  1. Tenez l'aimant près de l'appareil pendant environ 1 seconde
  2. La DEL rouge clignote rapidement, suivie de la DEL verte qui clignote lentement
  3. L'appareil est maintenant actif et commencera à transmettre des données

Éteindre​

  1. Tenez l'aimant près de l'appareil pendant environ 5 secondes
  2. La DEL rouge clignote lentement 5 fois
  3. L'appareil est maintenant éteint

Rétablir la communication​

Pour rétablir une connexion perdue :

  1. Éteindre l'appareil (tenir l'aimant 5 secondes, attendre 5 clignotements lents rouges)
  2. Redémarrer l'appareil (tenir l'aimant 1 seconde, attendre DEL rouge rapide puis DEL verte lente)

L'appareil se reconnectera à la passerelle et reprendra la transmission des données.
