Guide d'installation : CHARP Maxi
Avant de commencer
Veuillez vérifier que vous avez bien reçu les appareils suivants :
- Passerelle LoRaWAN -- relaie les données de vos appareils CHARP vers le cloud
- Enregistreur(s) CHARP Maxi -- capteurs environnementaux haute précision
Vue d'ensemble
Le processus d'installation se compose de trois étapes simples :
- Installer la passerelle LoRaWAN à un emplacement central
- Installer physiquement les enregistreurs CHARP Maxi à proximité des objets à surveiller
- Patienter -- les appareils communiquent automatiquement et commencent à transmettre des données en quelques heures
Aucun couplage manuel ni configuration logicielle n'est nécessaire.
Présentation du matériel
Passerelle LoRaWAN
La passerelle relaie les données de mesure de vos appareils CHARP vers le cloud. Elle établit un réseau LoRaWAN privé, utilisé pour envoyer les données des enregistreurs via le protocole sans fil LoRaWAN. Elle nécessite :
- Une connexion électrique (adaptateur fourni)
- Un acc ès réseau : Ethernet (principal) ou 4G (secondaire)
Par défaut, les passerelles sont configurées pour utiliser la 4G et sont entièrement autonomes — aucune configuration réseau spécifique n'est requise.

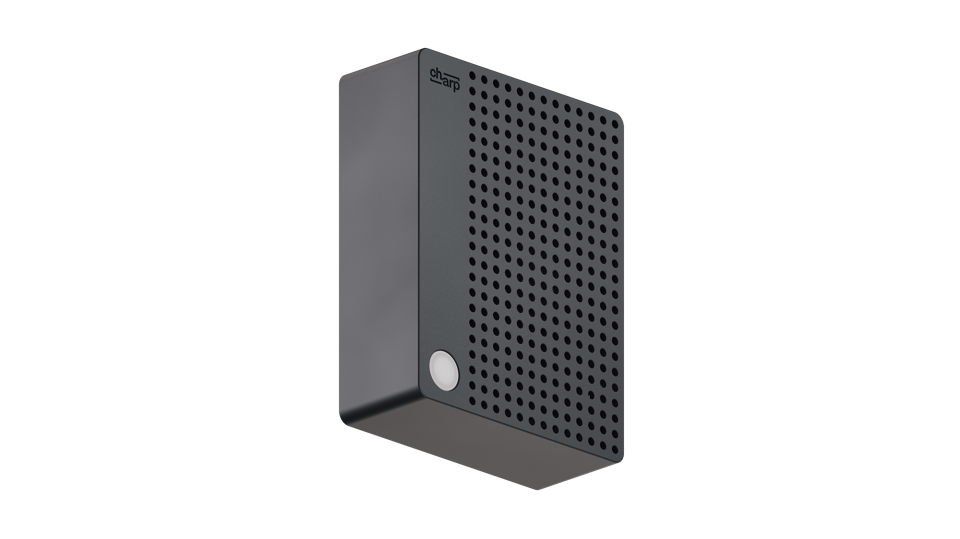

CHARP Maxi
Le CHARP Maxi est un enregistreur environnemental haute précision qui mesure :
- La température
- L'humidité relative (HR)
- L'intensité lumineuse
Placement des appareils
Placement de la passerelle
- Choisissez un emplacement central dans le bâtiment
- Placez-la près d'une prise électrique
- Idéalement dans une zone avec une bonne réception 4G et un accès à un port Ethernet
- La portée intérieure est typiquement de plusieurs centaines de mètres

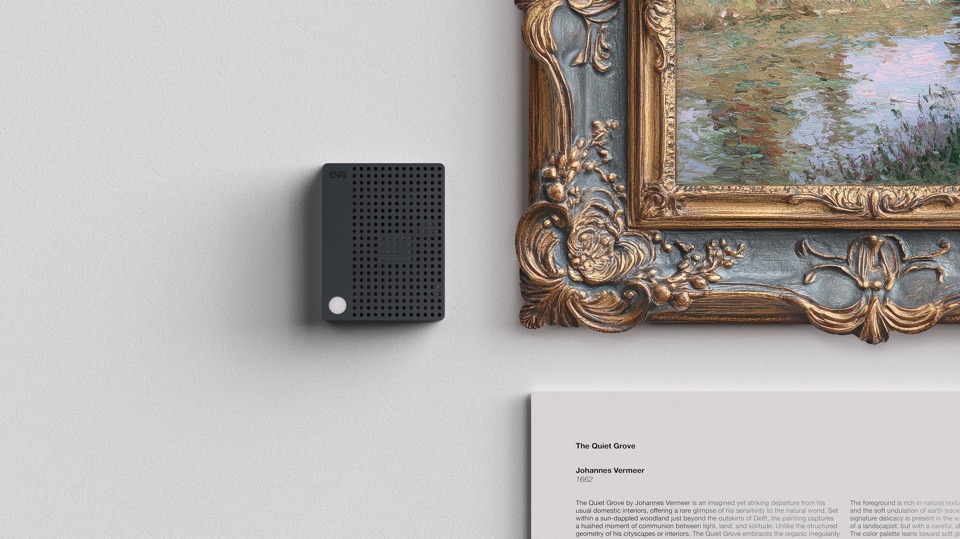

Placement du Maxi
Montez ou placez les enregistreurs là où vous avez besoin de surveiller les conditions environnementales, par exemple à proximité d'un objet d'intérêt, ou à un point représentant au mieux le climat général d'une salle de stockage. Placez l'enregistreur avec les trous de ventilation libres de tout obstacle, et avec la lentille lumineuse dans le coin inférieur gauche.
Installation de la passerelle
Étape 1 : Fixer l'antenne
Vissez toujours l'antenne avant de mettre la passerelle sous tension. Fonctionner sans antenne peut endommager l'appareil.
Vissez l'antenne fournie sur le connecteur d'antenne de la passerelle.
Étape 2 : Positionner et alimenter la passerelle
Placez la passerelle à un emplacement central dans la zone à couvrir. La passerelle peut être installée de deux façons :
- Placement horizontal -- posez-la simplement sur un bureau ou une étagère
- Fixation murale -- utilisez les encoches en queue d'aronde à l'arrière de l'appareil
Après le placement, alimentez la passerelle en utilisant l'adaptateur standard fourni avec des prises régionales interchangeables (par défaut) ou le connecteur RJ45 prévu (PoE).
Étape 3 : Connexion au réseau
Par défaut, la passerelle utilise le réseau mobile (4G) pour transmettre les données. Comme solution de secours, elle peut également se connecter au réseau Ethernet. Avant de mettre l'appareil sous tension, connectez-le à un port réseau avec un câble Ethernet. Une fois la connexion établie, deux DEL vertes s'allument.
Les deux options de connexion sont :
| Option | Description |
|---|---|
| 4G (par défaut) | Aucune configuration requise. La passerelle se connecte automatiquement via 4G. |
| Ethernet | Connectez un câble Ethernet de la passerelle à votre port réseau pour une connexion filaire. |
Lorsque la connexion est établie, la passerelle affiche deux DEL vertes.
Certains réseaux Ethernet d'entreprise ont des ports verrouillés nécessitant une mise en liste blanche par l'équipe informatique avant que la passerelle puisse se connecter. Si la passerelle n'affiche pas deux DEL vertes après connexion via Ethernet, les ports Ethernet du réseau interne sont probablement bloqués pour des raisons de sécurité.
Avant de connecter une nouvelle passerelle au réseau, consultez votre service informatique. Vous devrez peut-être communiquer l'adresse MAC de la passerelle. Vous la trouverez sur l'étiquette au dos de la passerelle.
Installation du CHARP Maxi
Livrés entièrement configurés, avec des batteries pleines et des capteurs calibrés, vos enregistreurs CHARP Maxi se couplent avec les passerelles LoRaWAN et sont prêts à l'emploi immédiat.
Options de fixation
Fixez le Maxi en utilisant les aimants internes puissants ou du ruban adhésif double face. Le Maxi peut également être vissé. Pour ce faire, vous devez retirer la partie inférieure du boîtier et fixer cette partie sur la surface de support par vissage. Vous pouvez ensuite simplement clipser le couvercle supérieur.
Fixation magnétique
Le CHARP Maxi possède des aimants internes qui lui permettent de se fixer directement sur toute surface ferromagnétique (par ex. étagères métalliques, poutres en acier).
Fixation par vis
Pour les surfaces non magnétiques, utilisez la fixation par vis :
- Retirez le couvercle avant en insérant l'outil plastique fourni dans le joint et en le soulevant délicatement
- Fixez la plaque arrière au mur avec des vis (non fournies)
- Clipser le couvercle avant sur la plaque arrière jusqu'au clic
Retirer le Maxi
Pour retirer un CHARP Maxi fixé, soulevez-le délicatement par le bas à l'aide de l'outil plastique.
Dépannage
L'appareil ne communique pas
Si votre CHARP Maxi n'envoie pas de données après l'installation, il a peut-être été mis en mode veille pendant le transport. Vous pouvez le réactiver avec le bouton caché.
Localiser le bouton
Le bouton se trouve derrière les trous de ventilation sur la face avant de l'appareil :
- Comptez 3 points depuis la droite
- Comptez 6 points depuis le bas
Utilisez une épingle fine ou un trombone pour appuyer sur le bouton à travers le trou de ventilation.
Séquences du bouton
| Action | Comment appuyer | Réponse |
|---|---|---|
| Vérifier la batterie | 1 clic court (< 1 seconde) | La DEL clignote 1 à 4 fois (1 = faible, 4 = pleine) |
| Activer le Bluetooth (BLE) | 2 clics courts | Le BLE est activé pour le couplage |
| Envoyer une notification à CHARP | 3 clics courts | Des clignotements confirment l'envoi du message |
| Allumer | Appui court (1 à 5 secondes) | La DEL s'allume progressivement |
| Éteindre | Appui long (> 5 secondes) | La DEL s'éteint progressivement |
Si l'appareil ne répond pas, essayez de l'éteindre (appui long > 5 secondes, attendez l'extinction progressive) puis de le rallumer (appui court 1 à 5 secondes, attendez l'allumage progressif). Cela rétablit la connexion avec la passerelle.
